[MRI] (영/한) MRI Gantry - Resistive magnet, Permaenet magnet / 상전도자석, 영구자석

(English)

Resistive magnet?

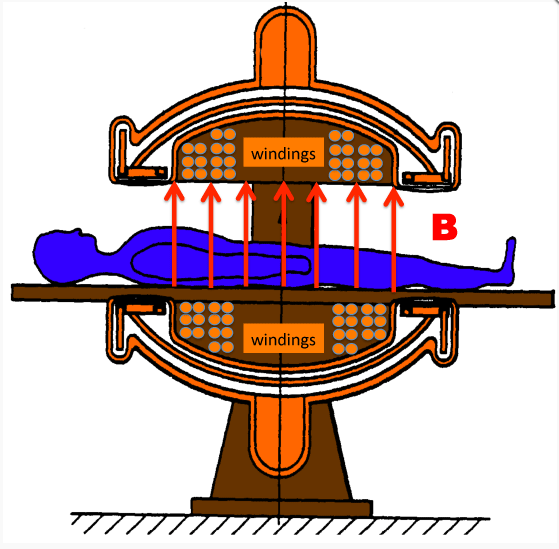

1. Iron-core resistive magnet type (H type)

It is also called H type because it is made of an electromagnet by winding a coil of copper or aluminum around the center of iron.

Relatively strong magnets can be made with little power, and unlike air-core resistive magnet type and superconducting magnet, magnetic flux is completely sealed. For this reason, devices for humans as well as small animals have been produced, but they have not been widely used due to limitations in magnetic field strength, instability of magnetic fields, and narrow magnetic field space.



2. Air-core resistive magnet type

The electromagnet of the solenoid coil puts the subject in the space inside the coil.
It is relatively inexpensive, easy to handle, and has little eddy current, so it has been used for a while, but its uniformity and safety are poor, and it is not currently used because it must be cooled with a large amount of water (water cooling system) and because of the limitation of magnetic field strength (~0.2T).



Permanent magnet?

It is a ferromagnetic material and is a magnet that permanently generates magnetic flux once magnetic energy is applied.
It has the advantage of low maintenance cost because it does not require a cooling system and thanks to low leakage magnetic field and compact device, the installation area can be small. But due to the limitation of magnetic field strength (~0.3T), it is not currently used.



MRI magnet, Gantry

by radiographer nara

---

(한국어)

상전도자석?

1. 철심형 상전도 자석방식 (H형)

철의 중심부에 구리나 알루미늄 코일을 감아서 전자석으로 한 것으로 H형이라고도 한다.

적은 전력으로 비교적 강한 자석을 만들 수 있으며, 공심형 상전도와 초전도 자석과는 달리 자속을 완전히 봉하여 넣는다는 큰 특징이 있다. 그 때문에 작은 동물용 장치 뿐만 아니라 인체용 장치도 제작되었으나 자장강도의 한계, 자장의 불안정성, 좁은 자장공간 등의 이유로 널리 보급되지 못하고 있다.



2. 공심형 상전도 자석방식

솔레노이드형 코일의 전자석으로 코일내의 공간에 피사체를 넣는다.

비교적 저렴하고 취급이 용이하며 와전류 발생이 적어서 한동안 많이 사용되었지만 균일성과 안전성이 나쁘며, 자장강도의 한계 (~0.2T)와 대전류에 따른 열발생을 대량의 물로 냉각해야 해서 현재는 사용되지 않는다.



영구자석?

강자성 물질로 일단 자기 에너지가 주어지면 영구히 자속을 발생하는 자석이다.

누설자장이 적고 장치가 작아져서 설치면적이 작아도 되며 냉각장치가 필요하지 않아 유지비가 적게 드는 장점이 있으나 자장의 강도의 한계 (~0.3T)로 현재는 사용되지 않는다.



- 방사선사나라
